近期，智协慧同云端算法工具产品vStudio推出数据可视化功能，将难以阅读的车端数据以图形化形式展现，提升阅读及分析数据的便捷度及有效性。

vStudio是图形化、低代码的开发者工具，将汽车领域常用到的算法封装成算子，有Know How的汽车工程师通过拖拉拽百种以上的算子来快速建模，零基础的汽车工程师可1-2周掌握。vStudio为行业通用的B/S架构，用户通过支持跨操作系统和浏览器的HTML5/JS界面即可使用。

vStudio的特点如下：

-图形化、低代码、拖拉拽；

-几百种汽车专业+通用数据算子；

-支持汽车多种专业数据格式解析；

-支持汽车信号分析（百种以上常见数据处理），支持多种工况过程感知与状态机模式；

-支持机器学习建模推理。

通过车云同构的架构，vStudio写成的算法能够实时下发到车端并秒级运行，算法在车端触发数据采集时，高精数据回传至vStudio，业务人员可以通过数据可视化的界面，实时查看信号数据图像。

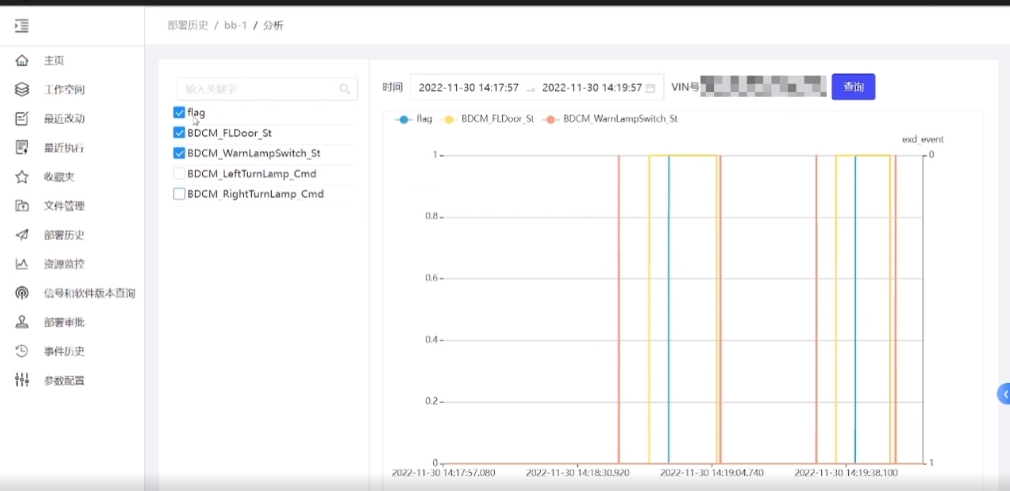

可视化界面左方是信号列表，最多可支持几千个信号的展现，并可通过搜索来快速定位信号，选择特定的一个或多个信号，其数据即可在展现在右方图表中。

1、数据精度到可毫秒级别，鼠标悬浮到曲线上，即可查看对应的数据状态及值。2、Flag信号标注算法执行状态，可对比算法执行状态与触发数据采集逻辑关系。3、数据解读：

-X轴为时间轴，高精数据可精确到毫秒级别；

-左Y轴，代表域控信号的数据值范围；

-右Y轴，代表算法是否触发，0代表算法未触发，1代表算法被触发。

通过图形化的展现，数据的状态和趋势一目了然，大大节省了业务人员的阅读时间，提升制作报告及数据分析的效率。图形化界面还可根据客户需求，进行个性化定制，以满足不同车企对数据使用的特殊习惯或要求。

特点及优势：

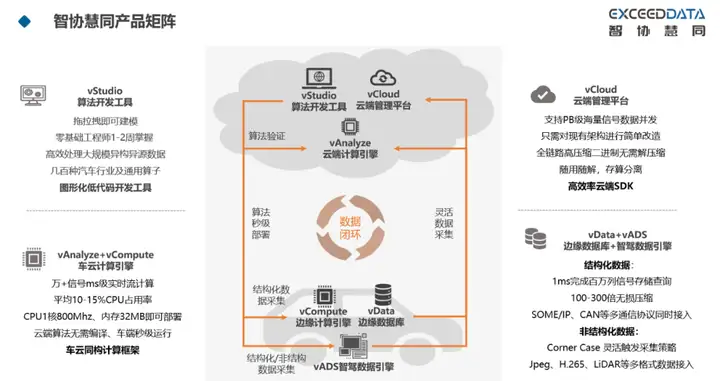

01、智协慧同vStudio数据可视化功能基于其全栈车云数据产品来实现，包括算法下发、高精数据的采集、压缩上传、云端展现等完整的数据闭环方案。

02、拖拉拽的简单操作即可在vstudio中搭建算法，无须编程，极大提升工作效率。

03、算法搭建完成后，一键下发至车端，秒级部署运行。

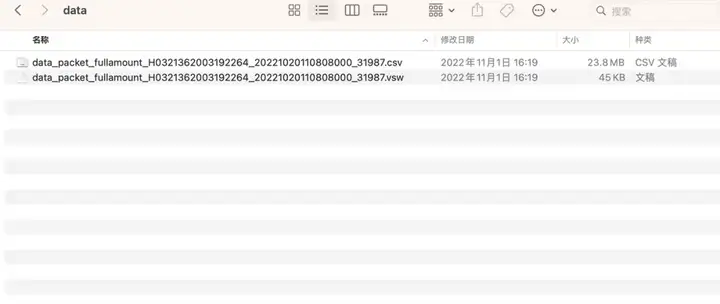

04、全链路数据采用高压缩二进制，降低传输及存储成本，下图是传输的vsw文件与解压缩后的csv文件大小对比，在此特定的真实案例下，压缩倍率可达500倍。
